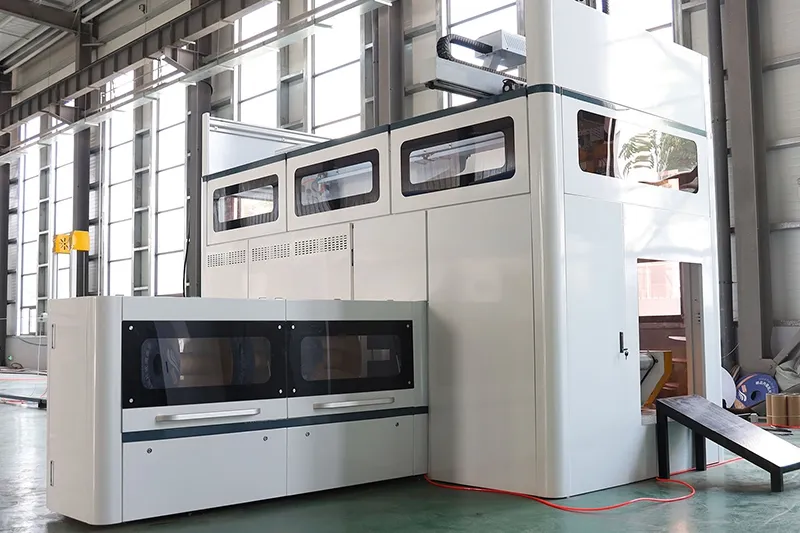

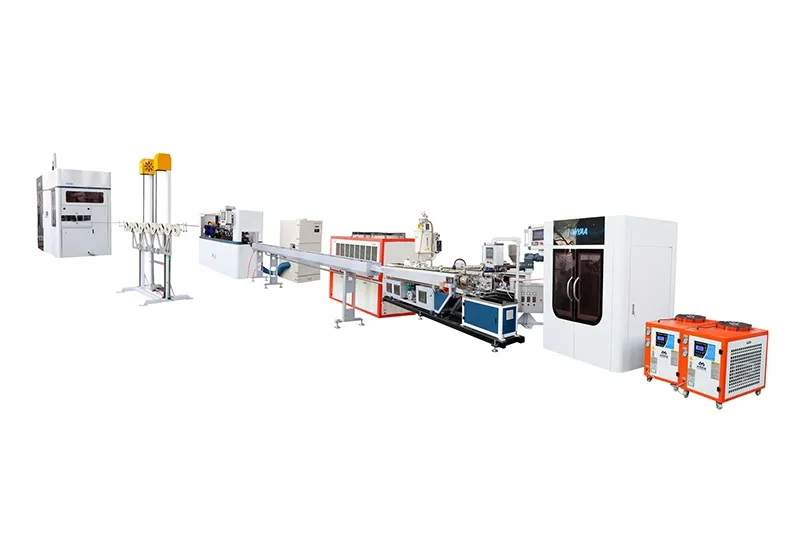

Линия для производства ленты капельного орошения (с непрерывным лабиринтом)
Экструзионная линия для производства полиэтиленовых труб и капельной ленты T-Tape с непрерывным лабиринтном.
Представленная линия для производства капельной ленты - высокоскоростной автоматизированный экструзионный комплекс, предназначенный для выпуска капельной ленты T-Tape с непрерывным лабиринтном. При рабочей скорости до 300 м/мин линия обеспечивает полный цикл производства от формования лабиринта до намотки готовой продукции, гарантируя высокую производительность и стабильный объем выпуска. Оборудование отличается стабильностью технологических параметров и точностью позиционирования при пробивке водовыпусков, что обеспечивает стабильное качество изделий при простоте монтажа и обслуживания. Комплекс позволяет выпускать капельную ленту, состоящую из полиэтиленового рукава с интегрированной непрерывной эмиттерной полосой, при этом шаг расположения капельниц регулируется прецизионным прижимным механизмом.

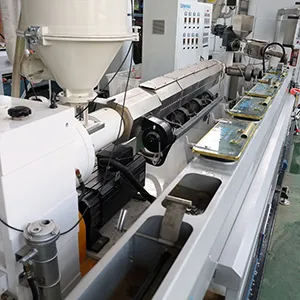

Экструзия

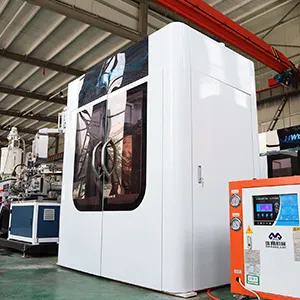

Формование непрерывной эмиттерной полосы

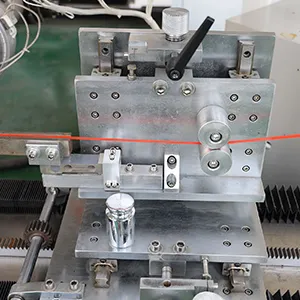

Подача эмиттерной полосы

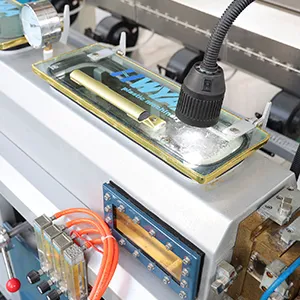

Вакуумное калибрование
Водяное охлаждение

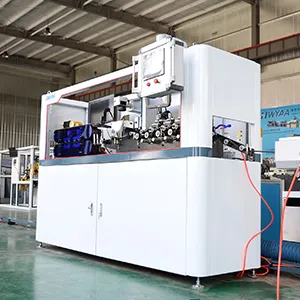

Вытяжка и пробивка водовыпусков

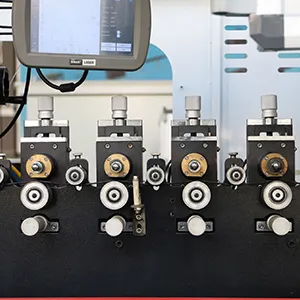

Видеоконтроль качества
Тянущее устройство

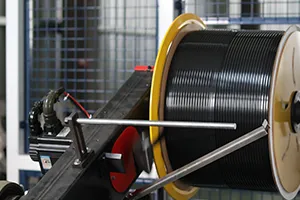

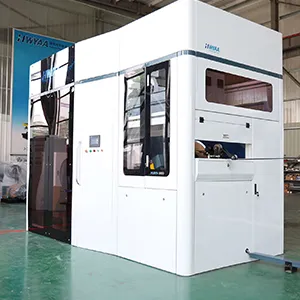

Автоматическая система намотки и упаковки
| Номинальный расход капельницы | Шаг расположения капельниц | Внутренний диаметр трубки | Толщина стенки | Скорость производства | Скорость пробивки водовыпусков |
| 0,8-3,0 л/ч | 50-300 мм | 16 мм | 0,127 - 0,6 мм | 200-300 м/мин | ≥3000 шт/мин |
| Наименование | 1-е поколение | 2-е поколение | 3-е поколение |
| Метод формования | Стальная формовочная лента | Формование большим барабаном | Формование малым барабаном |
| Материал | Нержавеющая сталь | Инструментальная сталь | Запатентованная сталь HWYAA |
| Оценка эффективности | Высокий риск поломки, короткий ресурс, нестабильный расход | Высокая стоимость смены лабиринта, длительный цикл изготовления барабана | Низкая стоимость смены лабиринта, быстрый цикл изготовления барабана, стабильный расход |
| Диаметр формовочного барабана | 500 мм | 1000 мм | 63 мм |
| Скорость производства | 50-100 м/мин | 80-200 м/мин | 80-300 м/мин |
| Мин. шаг водовыпусков | 150 мм | 50 мм | |
| Головка формования полосы | Фиксированная | С 3D-регулировкой | |
| Давление совмещения | Не регулируется | Регулируемое прижимное давление «лента-рукав» (гарантия качества соединения) | |
| Метод пробивки | Механическая (ножевая) | Лазерная + механическая (комбинированный модуль) | |

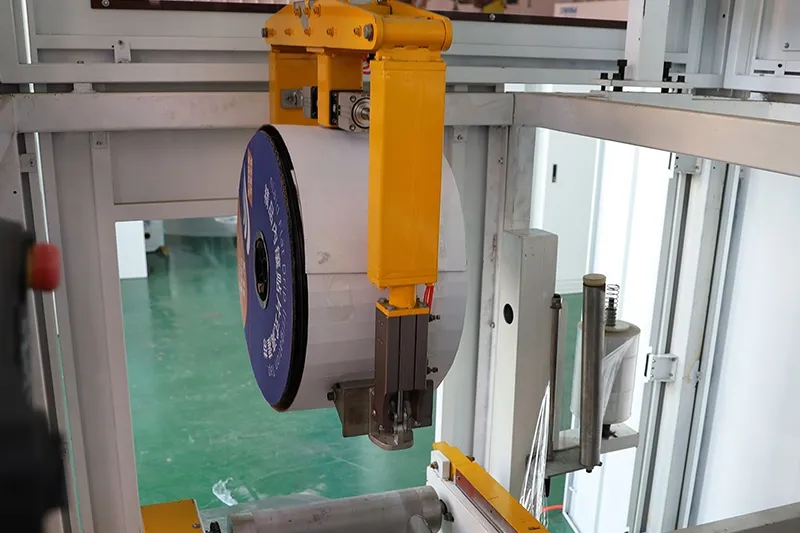

| Метод намотки | Стандартная 2-станционная | Автоматическая намотка (автоматическая резка, смена бухт, замена шпулей и упаковка) | |
Простота эксплуатации
Четкие инструкции по монтажу

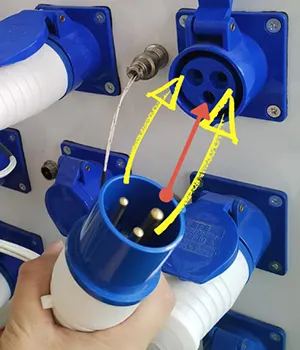

Интуитивно понятная сборка
Интуитивно понятная сборка- Быстрый запуск производства
Вам не придется искать сторонних поставщиков капельниц или закупать термопластавтоматы для их отливки. Экструзионная линия одновременно формирует полиэтиленовую трубку, интегрированную капельную ленту и цветные маркерные полосы за один цикл. Оборудование поставляется готовым комплектом и запускается в работу сразу после монтажа. - Быстрый монтаж
Конструкция с быстроразъемными соединениями позволяет собрать и подготовить линию к работе без специального инструмента и сторонних специалистов. Монтаж выполняется силами операторов в короткие сроки, что существенно снижает затраты времени и труда на запуск. - Простая пусконаладка

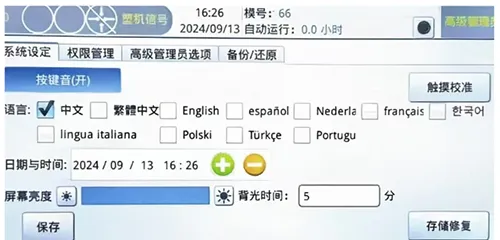

Встроенная система автоматического управления обеспечивает интуитивно понятное управление процессом. Для начала работы достаточно одного дня обучения. Благодаря дружественному интерфейсу эффективно управлять линией смогут даже операторы без опыта работы с данным оборудованием.

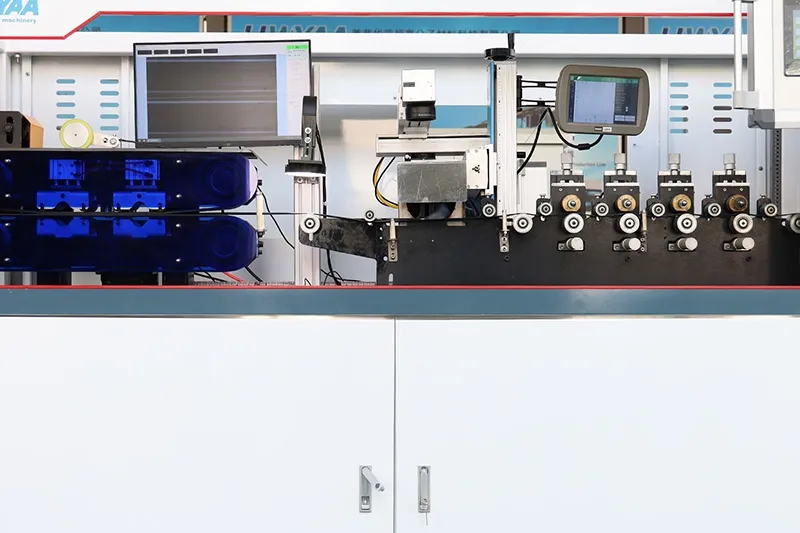

Линия поддерживает два режима перфорации. Шаг отверстий и расход воды настраиваются удаленно с помощью системы видеоконтроля, что позволяет быстро адаптировать производство под требования заказчика.

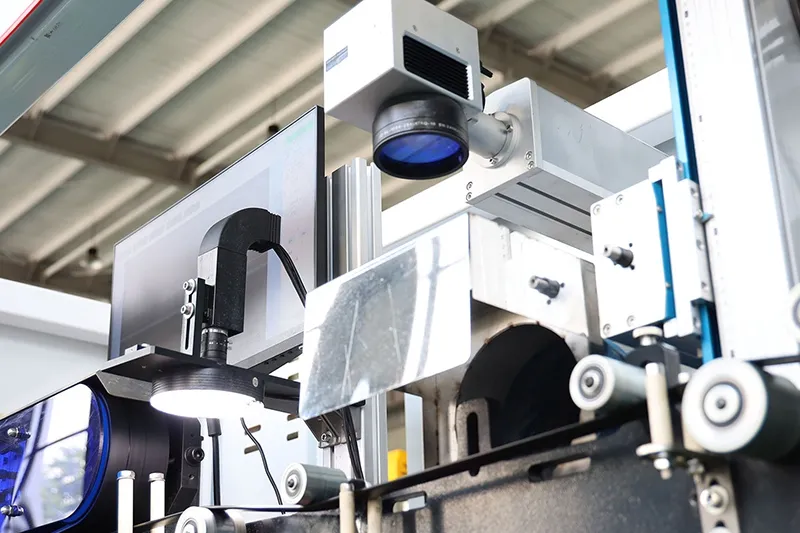

Лазерная перфорация
Высокая точность обработки без деформации материала, заусенцев, повреждений поверхности и риска протечек в процессе эксплуатации.
Механическая (ножевая) перфорация
Сервопривод ножа обеспечивает точное позиционирование отверстий при низких эксплуатационных расходах и простом обслуживании. Конструкция прорези предотвращает обратный сифонаж и защищает капельницы от засорения.
Мы также поставляем капельные ленты T-TAPE
